MQT-804

Modbus/Modbus TCP转MQTT物联网网关

基本说明：MQT-804是基于无线数据通讯网络的一款远程监控终端，主要针对需要无人值守和远程监控的工业监控现场，可用于Modbus主/从站设备、Modbus TCP主/从站设备通过无线网络传输数据，支持MQTT协议连接至各大云平台（阿里云IoT、百度天工、EMQ等），可广泛应用于水质监控、环境检测、智能楼宇、智慧农业、能源、电力等有设备远程监控需求的领域。

分享到：

1、应用广泛： ① 外观小巧，适用于狭窄工控环境； ② 可用性高，多用于无人值守和远程监控的工业监控现场，例如：水质监控、环境检测、智能楼宇、智慧农业、能源、电力等有设备远程监控需求的领域； ③ 采用NB-IoT和eMTC（CAT-M）网络通讯，支持全球各大地区的60多个国家，覆盖范围广；
2、功能强大： ① 使用json格式将数据上传云平台，用户可自定义json内容格式； ② 支持新数据推送机制或周期发送机制，数据发送间隔可设置，以节省客户流量费用； ③ 支持Modbus寄存器发送格式或属性名称发送格式，属性名称发送格式更加通俗易懂，以缩短设备投运时间； ④ 无需配置APN，支持GPS定位；
3、安全可靠： ① 支持TLS/DTLS加密，支持自定义Client ID功能； ② 具有连接探测、自动重连功能； ③ 支持永远在线（TCP主动连接远端云服务器）； ④ 自动监测无线信号，具有信号强度指示功能；
4、接口丰富： ① 串口端支持作为Modbus主/从站，对接各种仪器仪表设备，PLC、DCS等； ② 网口可作为Modbus TCP主/从站，作为主站对接设备如：智能仪表；作为从站对接设备如：施耐德PLC、SCADA软件等；

1、eMTC / NB-IoT网络 ① 支持频段: eMTC（3Gpp Release 13 CAT-M）: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85； NB-IoT（3Gpp Release 13 CAT-NB）: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85； ② 网络带宽： CAT-M: 上行:1119Kbps; 下行:589Kbps； CAT-NB: 上行:150Kdps; 下行:136Kdps；
2、串行端口： ① 支持RS485接口，半双工，奇偶校验位支持无校验、奇校验、偶校验、标记、空格，停止位支持1位和2位； ② 波特率：600 - 115200bps ； ③ 支持的协议类型：Modbus协议，支持作Modbus RTU/ASCII主/从站； ④ 支持功能码：01、02、03、04、05、06、15、16 ； ⑤ 接口类型：3.81三针端子； ⑥ 隔离设计：1kV光电隔离；
3、以太网口： ① 支持的协议类型：Modbus TCP协议，支持作Modbus TCP主/从站（Modbus TCP Client/Server）； ② 支持功能码：01、02、03、04、05、06、15、16； ③ 接口类型：RJ45*2； ④ 其他：支持DHCP
4、最大连接数： ① Modbus RTU连接数：最大输入字节数 ≤512Bytes，最大输出字节数 ≤512Bytes，最大连接站点数：31（不带中继），最大命令条数：100条； ②Modbus TCP连接数：最大输入字节数 ≤512Bytes，最大输出字节数 ≤512Bytes，最大连接站点数：4个，可以连接四个Modbus TCP从站； ③ 命令条数：100条； ④ 注：RTU和TCP字节数和命令数独立计数，互不影响； ⑤ 最大属性个数：Modbus RTU+Modbus TCP共1000个属性；
5、整机供电及防护安装： ① 供电：DC 24V（11-30V）； ② 工作环境温度：-20℃～60℃，相对湿度：5%～95%（无凝露）； ③ 机械尺寸：25mm（宽）×100mm（高）×90mm（深）； ④ 安装方式：35mm导轨； ⑤ 防护等级：IP20；

1.将Nano SIM卡正确插入MQT-804正面的卡托中，并将卡托插入卡座中。

2.连接NB-IoT/eMTC网络天线（长直的天线）和GPS天线（方头的天线）。

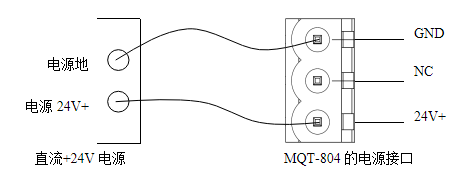

3.按如下方式连接电源，输入电压范围：10V~30V。

在完成所有连接之前，请勿打开设备电源。

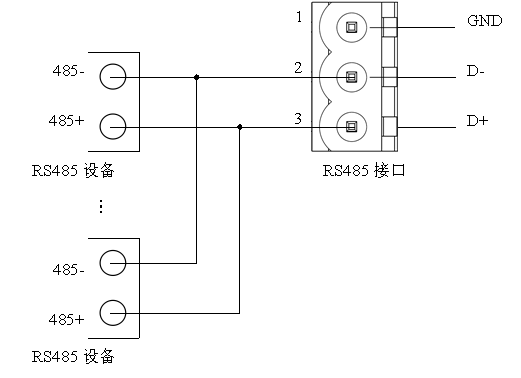

4.连接RS-485接口的串行设备。

5.通过以太网线将MQT-804网关与Modbus TCP主/从站（服务端/客户端）连接。

6.打开MQT-804网关电源的供电。

请从上海泗博自动化公司官网www.sibotech.net进入MQT-804产品页面获取MQT-123配置软件并安装，打开软件选择当前MQT-804模式并进行配置（网关默认处于Modbus TCP S / Modbus M/S模式，默认为DHCP模式，由路由器分配IP地址）。
